 真空断路器

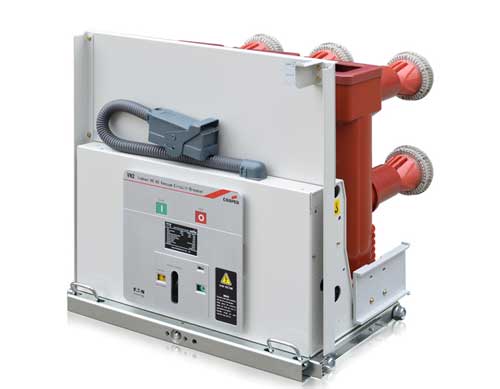

真空断路器（Vacuum Circuit Breaker，VCB）是一种高性能的电力开关设备，广泛应用于中高压电力系统中。其核心特点是利用真空作为灭弧介质，在电路中发生故障时能够迅速切断电流，并有效抑制电弧的产生，保护电力设备和系统的安全运行。真空断路器由于其可靠性高、使用寿命长、维护成本低，已成为现代电力系统中的重要组成部分。

 1. 真空断路器的主要功能

- 过载保护

  - 功能：当电路中的电流超过预设的安全限值时，真空断路器会自动断开电路，防止设备因过热损坏。

  - 应用：适用于需要保护中高压电力设备的场合，如变电站和工业设备。

- 短路保护

  - 功能：真空断路器可以在极短的时间内切断短路电流，避免电流急剧上升对设备和系统造成的破坏。

  - 应用：广泛用于电力传输和分配系统的关键节点，保护设备和线路的安全。

- 隔离功能

  - 功能：真空断路器还可用作隔离开关，在需要对电力设备进行维护时，断开电源以确保安全操作。

  - 应用：适用于电力系统的日常操作和维护，特别是在变电站和配电站中。

 2. 真空断路器的工作原理

- 真空灭弧

  - 原理：真空断路器的核心部件是灭弧室，其中的真空环境能够有效抑制电弧的产生。当电路断开时，灭弧室中的真空状态使电弧迅速熄灭，避免电弧对开关和设备的损害。

  - 特点：真空具有良好的绝缘性能，电弧熄灭迅速且不会产生有害气体，环保且安全。

- 操作机构

  - 原理：真空断路器的操作机构通常采用弹簧或电磁操动机构，通过外部控制信号来实现开断动作。

  - 特点：操作灵活、响应速度快，能够适应各种复杂的电力系统要求。

- 机械寿命长

  - 原理：由于真空灭弧过程中没有电弧烧蚀，断路器的机械部件磨损极小，因此寿命长且可靠性高。

  - 特点：适用于频繁操作的场合，减少了维护和更换的频率。

 3. 真空断路器的优点

- 可靠性高

  - 特点：真空断路器的灭弧性能优异，电弧熄灭迅速且完全，能够在各种复杂电力环境中提供可靠保护。

  - 应用：适用于要求高可靠性的中高压电力系统。

- 维护成本低

  - 特点：真空断路器的结构简单，机械部件磨损少，维护需求低，使用寿命长。

  - 应用：适用于需要长期稳定运行的电力设施，如电厂和大型工业设备。

- 环境友好

  - 特点：真空断路器在操作过程中不会产生有害气体或污染物，是一种环保型电力设备。

  - 应用：适用于对环境有高要求的场所，如城市电网和环保设施。

 4. 真空断路器的应用场景

- 变电站

  - 应用：在变电站中，真空断路器用于保护变压器、母线和电力线路，防止电力系统故障扩展。

  - 特点：提供高可靠性保护，确保电力系统的稳定运行。

- 工业设施

  - 应用：真空断路器广泛应用于冶金、化工、制造业等工业领域，保护重要的生产设备和电力线路。

  - 特点：耐用、可靠，能够适应频繁的操作需求。

- 配电网络

  - 应用：在城市和农村的电力配电网络中，真空断路器用于保护分配变压器和线路，确保供电安全。

  - 特点：维护方便，适用于各种环境条件。

 5. 真空断路器的安装与维护建议

- 安装注意事项

  - 选型正确：根据电力系统的额定电压和电流选择合适的真空断路器型号，确保其性能符合系统要求。

  - 安装位置：应安装在通风良好、无尘的环境中，避免潮湿和腐蚀环境对设备的影响。

  - 接线规范：确保接线牢固且正确，避免因接触不良导致的故障。

- 维护建议

  - 定期检查：定期检查断路器的操作机构和灭弧室，确保其工作状态良好。

  - 功能测试：定期进行短路和过载保护功能测试，确保断路器在故障情况下能正常动作。

  - 及时更换：如果发现断路器动作迟钝或异常，应及时进行维护或更换，以确保电力系统的安全。

 总结

真空断路器以其优异的灭弧性能、高可靠性和低维护成本，成为中高压电力系统中不可或缺的保护设备。在现代电力系统中，真空断路器的应用已经非常广泛，不仅提高了电力系统的安全性，也降低了维护成本，为电力系统的稳定运行提供了有力保障。选择合适的真空断路器并进行合理的安装和维护，将有效提升电力系统的整体可靠性。
